Componentes, equipos y sistemas Mecair Goyen que intervienen en la limpieza y mantenimiento de los filtros: calderines, válvulas neumáticas y electroválvulas, cajas portapilotos, secuenciadores de limpieza manuales y automáticos, equipos de monitorización, detección y alarma de rotura y emisión de partículas. Productos destinados a usuarios finales y OEM.
Eco-eficiencia
- Máxima eficacia y eficiencia.
- Productos resistentes a la corrosión.
- Bajo consumo de aire comprimido.
- Certificaciones según petición del cliente.
Distribuidor Mecair-Goyen
ICT FILTRATION es el distribuidor exclusivo para España y Portugal de los productos MECAIR-GOYEN de CLEAN AIR SYSTEMS, división de la multinacional PENTAIR. Productos y soluciones que complementan a la perfección todos los productos que fabrica ICT FILTRATION para captación de polvo.
MECAIR-GOYEN de PENTAIR fabrica todos los componentes necesarios para la limpieza de los elementos filtrantes y para la supervisión de las instalaciones de los equipos de filtración. Los productos MECAIR-GOYEN de PENTAIR comercializados por ICT FILTRATION están dirigidos tanto a usuarios finales como a fabricantes de filtros e ingenierías (OEM).
Productos Mecair Goyen
- Calderines a medida.
- Válvulas neumáticas y electroválvulas.
- Cajas portapilotos.
- Secuenciadores de limpieza manuales y automáticos.
- Equipos de monitorización, detección y alarma de rotura y emisión de partículas.
- Cable de conexión múltiple QuickLinQ

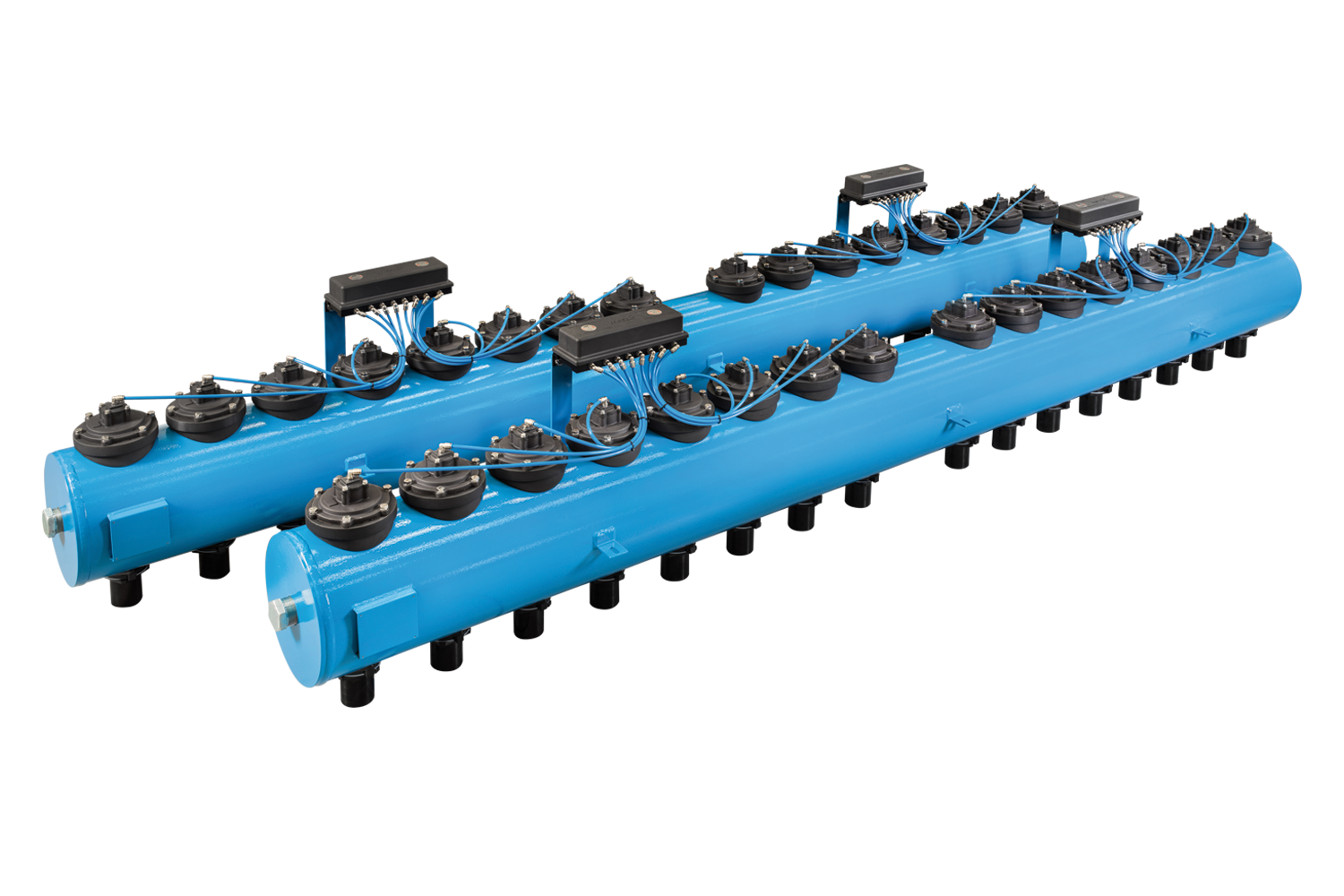

Calderines a medida
Calderines fabricados a medida y adaptados a los detalles específicos de la instalación.
Desarrollo de un plano previo que permite comprobar el diseño tras confirmación del pedido.
Para prolongar la vida del calderín, todos los modelos, con fondo llano o abombado, incorporan un acabado con pintura epoxi y/o los tratamientos especiales necesarios. También pueden operar en un amplio rango de temperatura, dependiendo del material (acero al carbono, acero inoxidable 304L-316L).
Servicio de estudio previo a través de software GOCO, para optimizar las dimensiones de la instalación, aportando ahorros de energía y mayor durabilidad de los elementos filtrantes.
Especificaciones
- Fabricación a medida y adaptada.
- Sistemas patentados Full Inmersion y Non-Inmersion.
- Acabados y pinturas anticorrosivas.
- Cumplimiento total con los estándares de equipos de presión global (CE, PED, ASME, certificaciones chinas y rusas).
- Sistemas disponibles par Zona ATEX22 y ATEX 21.
- Medidas calderín: de 4″ a 14″.
- Temperatura de trabajo: – 20ºC a 70ºC.
- Presión: de 1 a 8 bar.
- Fabricados en acero con acabado de pintura epoxi.
- Posibilidad de fabricación en inoxidable o con pintura tratada según petición del cliente.
Válvulas neumáticas y electroválvulas
Las válvulas de membrana Goyen i Mecair neumáticas (pilotaje a distancia) y las electroválvulas (piloto sobre la válvula) de unión rápida, roscada, con brida, etc., se caracterizan por tiempo de apertura y cierre muy rápido, alto índice de velocidad de impulso y una fácil instalación.
ICT FILTRATION también suministra los recambios: membranas, muelles, pilotos y solenoides para todos los modelos disponibles.
Especificaciones
- Bajo consumo de aire comprimido seco y libre de aceite.
- Alta eficacia de limpieza.
- Medidas: 3/4”, 1”, 1” ½, 2”, 2” ½, 3”, 3” ½.
- Modelos con sistema de roscado, unión rápida (para tubos lisos), con brida y para superficies planas.
- Presión: de 0.3 a 8,6 bares (Goyen) y de 0,5 a 7,5 bares (Mecair).
- Fabricación en aluminio fundido con o sin tratamiento anodizado anticorrosivo.
- Fabricación en acero inoxidable (sistema roscado) en 1” y 1 1/2”.
- Piloto, núcleo y tornillos en acero inoxidable.
- Temperaturas soportadas por las membranas de nitrilo: de – 40ºC a 82ºC.
- Para temperaturas extremas, fabricación de membranas en calidad «viton»: de -29ºC a 232ºC, y según posibilidad de resistencia a temperaturas hasta -60ºC.
Cajas portapilotos
Las cajas porta pilotos están diseñadas para el control remoto de las válvulas de diafragma y las de los calderines tipo “Full Inmesion”, que van integradas en el propio depósito.
Se fabrican en aluminio y pintadas a posteriori para conseguir una protección total frente a la abrasión que pueden provocar los agentes externos.
Las bobinas y los pilotos se activan por señales procedentes de equipos electrónicos remotos y están conectados a las válvulas a través de tubos neumáticos de 6×8 milímetros y una longitud máxima de 2 metros.
Para aplicaciones de baja temperatura, todos los modelos están disponibles en un sistema de calefactor controlado por termostato, para evitar condensaciones.
Especificaciones
- Reducción de costes operativos.
- Resistencia corrosiva.
- Alta efectividad.
- Fabricación en aluminio.
- Pintura anticorrosión.
- Protección IP65, IP66.
- Posibilidad de calefactor para aplicaciones de baja temperatura.
- Cajas de modelos CSN, 3-5V, 3-8V, 3-12V, impermeables,, NEMA4, ATEXII 3DG de 1 a 12 pilotos.
- Cajas modelos CXD, 3-6VGD para ambientes con mayor riesgo de explosión ATEX/IECEx, CSA/UL de 1-8 pilotos.
- Resistencia a temperaturas ATEX/IECEx: -20ºC hasta +40ºC; CSA/UL: -25ºC hasta +40ºC.
NOVEDAD | Secuenciadores de limpieza
Los nuevos secuenciadores de limpieza Mecair Goyen de Pentair se caracterizan por:
- Manejo simple e intuitivo
- Precio competitivo
- Resistentes y fiables
- Reducen los costes de instalación y operación
- Cumplen con los estándares de la industria
Modelo DS
El secuenciador DS es una solución de control de limpieza de filtros económica y duradera, para los colectores más pequeños.
Tiene una construcción robusta y resistente con una fiabilidad excelente, y está diseñado para facilitar su instalación y uso.
Los tiempos de encendido y apagado del pulso de limpieza pueden ajustarse de manera sencilla usando los selectores analógicos giratorios.
El procesador garantiza la precisión de los ajustes.
Es un secuenciador regulado por tiempo con capacidad para enviar señal hasta a 12 bobinas.
Protección frente a cortocircuitos en cada salida.
Funcionalidad de parada remota en ciclos de vaciado posteriores a la limpieza.
Conforme a las normas CE, FCC, RCM, UL y ATEX.
Modelos IS/ISP
Se trata de un secuenciador en versiones de modo continuo (IS) o de modo de demanda (ISP).
Ambos están disponibles para controlar 12, 20 y 40 salidas.
Tanto la versión IS como la ISP han sido diseñadas para funcionar en múltiples condiciones ambientales.
Pueden usarse con todos los tipos de filtros, incluidos filtros de bolsas, cartuchos, de metal sinterizado o cerámicos.
El IS y el ISP pueden pedirse solo como placa de secuenciador o dentro de una carcasa (policarbonato).
Las unidades IS/ISP que estén dentro de una carcasa de policarbonato cuentan con la certificación ATEX: II 3 D Ex tc IIIC T59°C Dc IP65.
Las unidades IS / ISP que estén dentro de una carcasa de policarbonato y las unidades sin carcasa tienen aprobación cULus.
Modelo ECS+ECX
Sistema de control para válvulas de limpieza por aire comprimido.
Admite hasta 360 salidas mediante tarjetas ECX de expansión de 12 salidas.
ECS es un controlador inteligente que ofrece soluciones flexibles con las que rentabilizar la vida útil del filtro.
Minimiza los costes asociados al mantenimiento.
El medidor de dP integrado permite al controlador determinar con precisión cuándo se necesita limpiar los elementos filtrantes.
La placa base ECS tiene 12 salidas de solenoide.
Pueden añadirse tarjetas de ampliación, compatibles con la salida de CA o CC del controlador, para aumentar este número a 360 salidas.
El ECS puede suministrarse solo como placa de control o en una carcasa (policarbonato).
Las unidades ECS dentro de un carcasa de policarbonato cuentan con la certificación ATEX: II 3 D Ex tc IIIC T59°C Dc IP65, así como aprobación cULus. Las unidades ECS suministradas sin carcasa tienen aprobación cULus.
Las unidades ECX con y sin carcasa de 3-12 V tienen aprobación cULus.
Detectores de emisiones de partículas
La emisión de partículas de los procesos de fabricación debe medirse para garantizar que cumplen las regulaciones de salud, seguridad y medioambiente.
La gama de sondas de emisión de partículas Mecair Goyen, compuestas por los modelos FFD y FFA, utiliza una tecnología de electrificación de sonda única que supera a los sistemas triboeléctricos convencionales para la detección roturas en mangas y bolsas.
Beneficios
Reduce drásticamente el tiempo de inactividad gracias al monitoreo fiable y efectivo de los rendimientos de filtrado del sistema filtrante.
Puntos de ajuste de alarma duales para detectar y anticipar fallos del filtro debido a mangas y bolsas rotas.
Mejor visión general.
Todos los modelos cuentan con una salida de 4-20 mA.
FFA presenta una unidad de control externa fácil de usar y con pantalla a color.
Medición sensible y fiable.
La acumulación de partículas en la varilla sensora no tiene efectos sobre la medición.
Retardo de alarma y promedio de datos seleccionable por el usuario para evitar falsas alarmas.
Amplio rango de funcionamiento.
La temperatura de los gases de combustión puede variar desde -20 °C hasta + 250 °C.
La temperatura ambiente puede variar desde -20 °C hasta + 55 °C.
Respuesta de nivel de polvo de <0.1 mg / m3 a 500mg / m3.
Certificados ATEX, US-EPA MACT (FFA).
Aplicaciones
Las sondas de emisión de partículas Mecair Goyen FFD y FFA se utilizan en todo el mundo para medir las concentraciones de partículas y detectar fallas de filtros de varias configuraciones: filtros de bolsa, filtros de cartucho, separadores de ciclones y otros.
Estas sondas de emisión de partículas se utilizan en todo tipo de industrias y procesos, incluidos:
• Producción de cemento
• Producción de acero
• Residuos a plantas energéticas
• Plantas eléctricas de carbón
• Aplicaciones mineras
• Sistemas de silos y transportadores
• Manejo de mercancías a granel
• Recogida general de polvo industrial
• Mejorar la calidad del aire en el lugar de trabajo interior
• Prevención de emisiones nocivas
NOVEDAD | Cable de conexión múltiple QuickLinQ
El cable de conexión múltiple QuickLinQ es un arnés de cables que permite una fácil conexión del secuenciador a las electroválvulas. Proporciona una solución de cableado simplificado que acelerará el proceso de instalación, ayudará a reducir los problemas de cableado y reducirá los costes de instalación.
Beneficios
- Hasta 12 conectores precableados
- Un arnés de cables simple, rápido, giratorio y codificado por colores.
- Conectores con clasificación IP65 EN60529
- EN175301-803, Tipo A, ISO 4400 estándar de conexión
- Cumple con los requisitos de la CE
Características técnicas y rendimiento
- Voltaje nominal CA: 24 V & 100-240 V @ 50/60 Hz +/− 10%*
- Voltaje nominal CC: 12-24 V +/− 10%
- Aislamiento del cable: PVC
- Tamaño del cable individual: 22 AWG / 0.34 mm2
- Conexiones de solenoides discretas: 4-12
- Índice de protección: IP65 EN60529**
- Conector estándar: EN175301–803, Tipo A, ISO 4400
- Material del conector: PA66
- Número de PINs del conector: 2 polos + tierra
- Material de juntas y sellos: Goma termoplástica
- Tornillo de conexión: Acero niquelado
- Temperatura de funcionamiento: −25°C a + 60°C (−13°F a + 140°F)
- Distancia: 300 mm entre conectores
- Longitud del cable hasta el primer conector: 5 m
- Cumplimiento: RoHS, REACH y CE
*Nota: En aplicaciones de CA de alto voltaje, hay que seguir los procedimientos de seguridad adecuados.
**Nota: La clasificación IP del solenoide conectado también debe ser IP65 para mantener esta clasificación IP.
